本公司產品特點詳細介紹---組合式不銹鋼水箱篇

一、匯豐源不銹鋼水箱尺寸及板厚配置（參考12S101國標圖集）

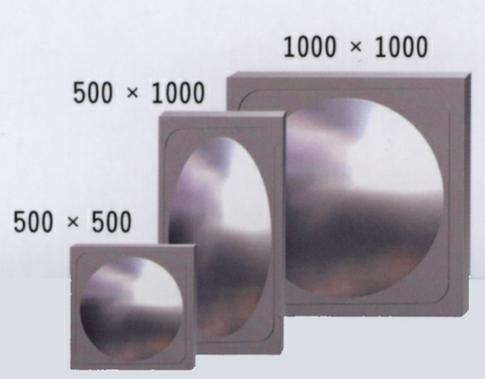

二、匯豐源不銹鋼水箱凹凸板規格尺寸特點（單位：mm）

   不銹鋼水箱的組合并不是任意尺寸，而是由以下三種規格的凹凸板拼裝組合而成：

三、匯豐源不銹鋼水箱基礎設計特點

   不銹鋼水箱水泥基礎可由乙方設計甲方施工，基礎長度比水箱尺寸略長200mm，基礎中心距通常為1000mm或500mm，這樣有利于乙方提供的槽鋼底架受力均勻，也可使底部焊縫坐落在槽鋼底架上從而更好保護箱體。

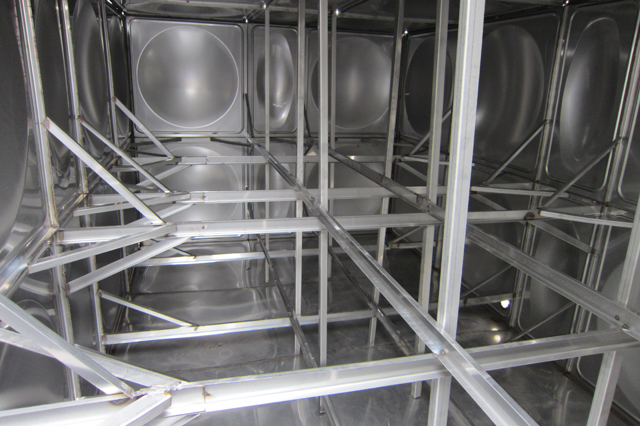

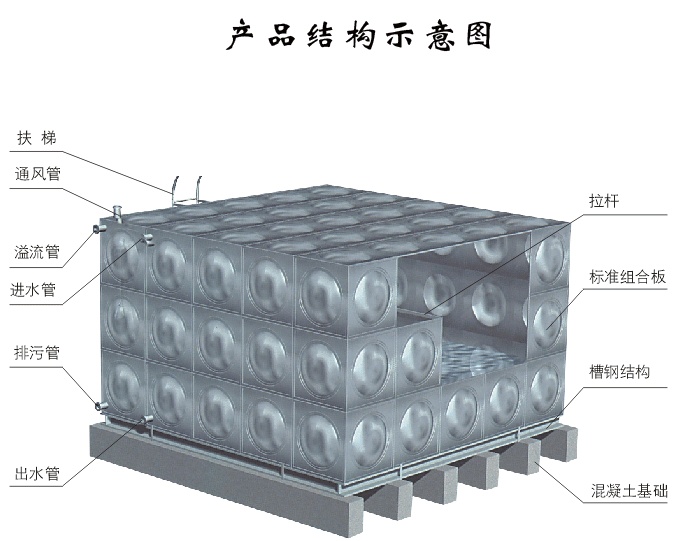

四、匯豐源不銹鋼水箱結構特點及內部拉筋布局特點

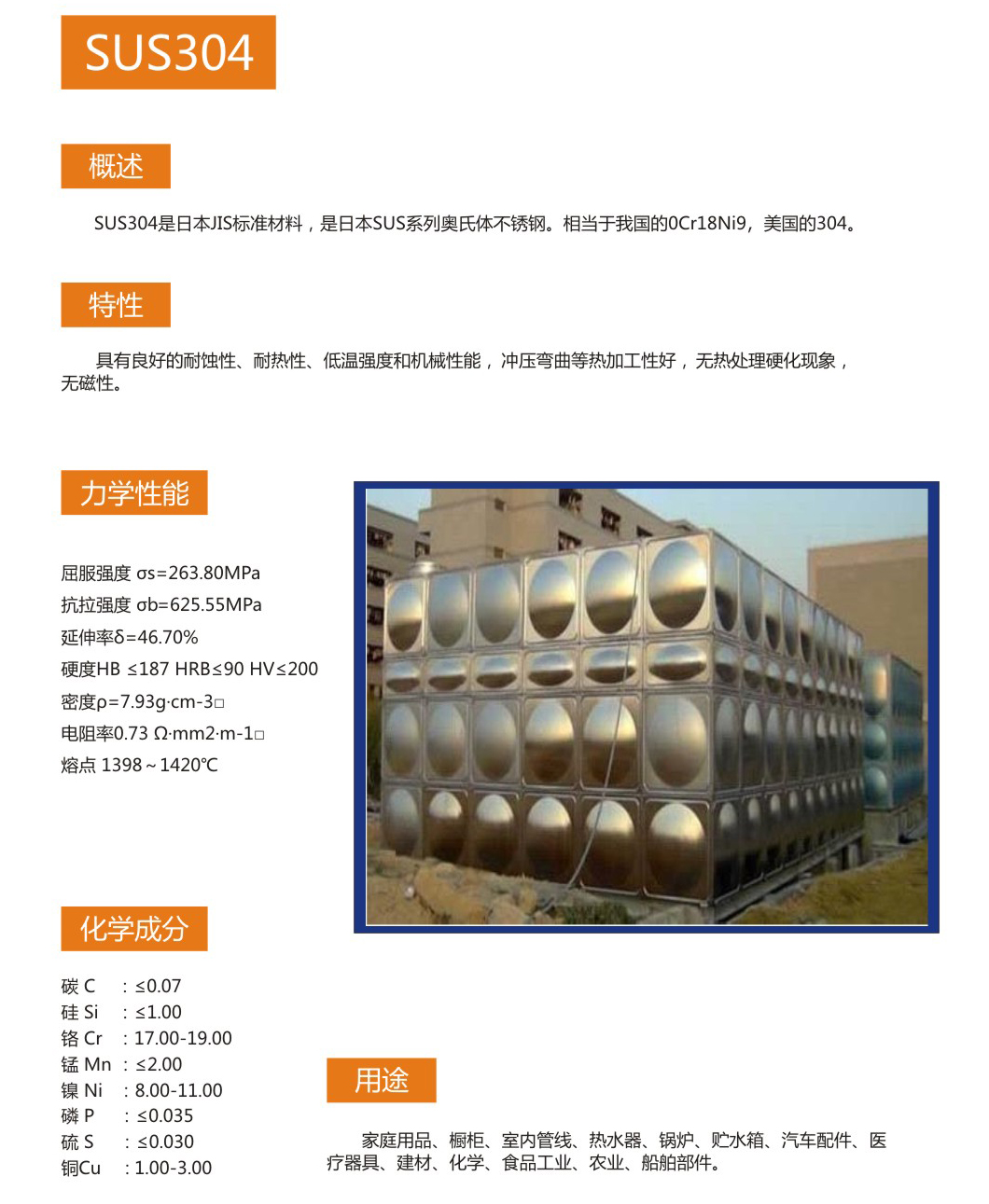

五、匯豐源不銹鋼水箱材質介紹

   本公司常規材質為食品級SUS304材質，鎳含量不低于8個，使用與市政自來水以及氯離子含量更少的更好的水質；水質為地下水或者更差的水質則選用食品級SUS316L材質或者SUS444材質，以延長水箱使用年限。三種材質的介紹如下：

六、匯豐源不銹鋼水箱施工工藝特點

一、生產制作工藝

焊接式不銹鋼焊接水箱采用的SUS304優質不銹鋼板，根據水箱規格設計下料→剪板→貼膜→壓制→整形→校對→合格交付系列工序加工完成。

二、安裝施工準備

  1、施工前要認真熟悉施工圖和有關技術資料、水箱施工圖應與結構圖、 建筑圖進行核對，熟悉水箱工藝流程，了解施工及驗收標準，編制施工材料預算、施工方案。

 2、施工前要落實施工現場的電源，施工用電要與施工單位協商使用，但是應能滿足工作需要。

  3、施工場地應井然有序，要有干燥、通風良好的工作環境。

  4、水箱條形基礎要符合圖紙及安裝要求，高度是1000mm，所有基礎高度誤差不應大于5mm。

5、施工現場派專人管理，負責施工班組的全面管理，并對水箱質量進行全程監督。

6、要詳細填寫施工記錄，并建立施工檔案。

三、不銹鋼水箱材料準備

     1、不銹鋼壓制板，在進場后使用前應認真檢查，必須符合有關質量、技術要求，并有產品出廠合格證明。

     2、槽鋼底架，在進場后使用前應認真檢查，必須符合有關質量、技術要求，并有產品出廠合格證明。

     3、不銹鋼拉桿及立柱，在進場后使用前應認真檢查，必須符合有關質量、 技術要求，并有產品出廠合格證明。

四、主要生產設備準備

  機具：氬弧焊機、電焊機、角磨機、等離子切割機、高頻步?jīng)_機、空氣壓縮機、氬氣瓶、電源箱等。

  工具：活扳子、手錘、改錐、克絲鉗、切割工具、焊接工具等。   量具：水平尺、鋼卷尺、線墜、卡尺、角度尺、小線等。

五、不銹鋼水箱安裝工藝流程

  1、焊接底架：根據水箱板塊尺寸確定槽鋼的間距，首先將槽鋼點焊固定，用水平尺校對，確保其平整然后再整體焊接。

  2、固定底板：將經檢測合格的水箱底板點焊在槽鋼底架上，要求固定于底架的中部。

 3、固定側板：將經檢測合格的水箱壓制板按照順序點焊在水箱底板上，每張板在固定以后，均應用水平尺和線墜檢測垂直度，確保無誤后再點焊下一張， 直至所有側板點焊完成。

  4、固定蓋板：將經檢測合格的水箱蓋板固定在側板上，蓋板的中部與箱底之間加有立 柱，以確保蓋板的整體平整。

  5、安裝附件：按照水箱結構將內部拉桿固定完成，并安裝內外梯。

  6、開孔：按照?qǐng)D紙所示的位置及管徑的要求開孔，并將各開孔的法蘭短管點焊好，法蘭的水平度與垂直度要符合要求。

  7、進行水箱的整體焊接,要求焊縫無砂眼、氣孔、夾渣等缺陷。

六、密封性能試驗

將焊接完成后的水箱用干毛巾把所有焊接部位擦拭干，再注入水至標明的容量，靜置24小時后，再用干毛巾擦拭所有焊接部位，毛巾應無水濕現象。
